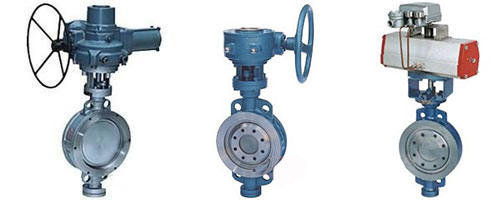

D372F、D672F、D972F雙偏心對夾蝶閥

【產品用途】

D72F、D372F、D672F、D972F型PN10~PN100的雙偏心對夾蝶閥也叫作高性能對夾蝶閥,主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。雙偏心結構是在設計時將閥軸偏離密封面中心線,形成第一個偏心;軸稍稍偏離管路中心線,形成第二個偏心;偏心的目的:使碟板開至大約20°之后,閥座與密封圈之間脫離,從而減少摩擦。

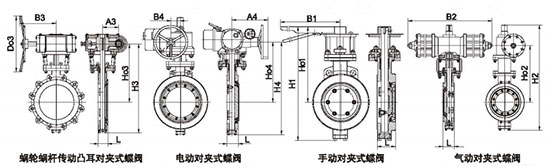

【結構示意圖】

【閥門型號】

常見的雙偏心對夾蝶閥型號有:d372f-10、d372f-16、d372f-25、d372f-40、d372f-64、d372f-100、d672f-10、d672f-16、d672f-25、d672f-40、d672f-64、d672f-100、d972f-10、d972f-16、d972f-25、d972f-40、d972f-64、d972f-100等。

【產品特點】

1、設計合理,結構緊湊,對夾連接,重量輕,裝拆容易,便于維修。

2、采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。

3、全密封,泄漏為零??梢杂糜诔哒婵展r。

4、更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

【執行標準】

設計規范: GB/T 12238 API609

結構長度: GB/T 12221 API609 ASME B16.10

法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗:GB/T 13927 API598

【性能參數】

工作壓力(MPa) 0.6~10.0 (PN6-PN100)
適用溫度(℃) ≤200℃
適用介質 水、油、氣、醋酸類、硝酸類等其他介質
材料 閥體 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
蝶板 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥桿 2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面 SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
填料 柔性石墨 PTFE

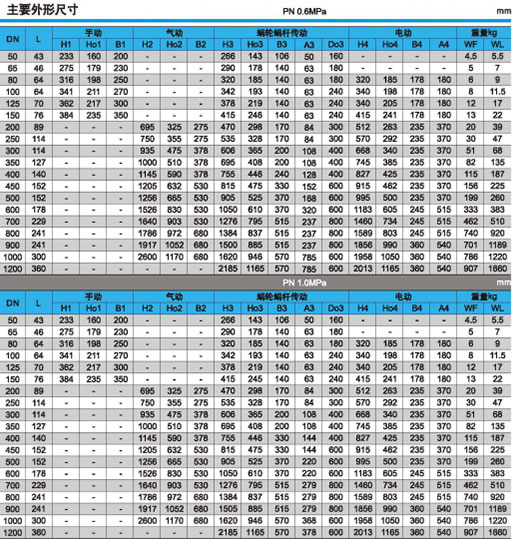

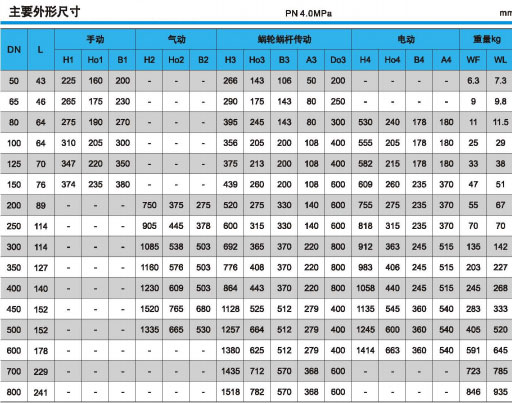

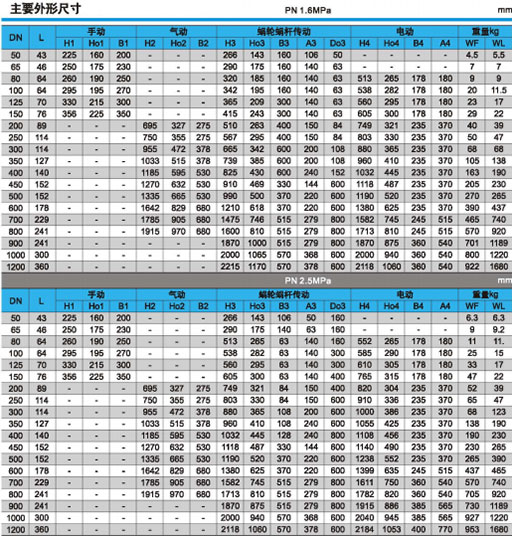

【外形尺寸】

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、液動蝶閥價格等詳情,請聯系我們,電話:021-59170722!
