【產品用途】
D43H、D343H、D643H、D943H型PN10~PN100三偏心法蘭硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【公稱通徑】
公稱通徑大小分別有:DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400。
【產品特點】
1、金屬硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
【執行標準】
設計規范:GB/T 12238 API609
結構長度:GB/T 12221 API609 ASME B16.34
法蘭連接:GB/T 9113 API609 ASME B16.10 ISO5752
試驗與檢驗:GB/T 13927 API598
【性能參數】
三偏心法蘭硬密封蝶閥型號 | D343H-10 D343H-16 D343H-25 D343H-40 D343H-64 D343H-100 | D643H-10 D643H-16 D643H-25 D643H-40 D643H-64 D643H-100 | D943H-10 D943H-16 D943H-25 D943H-40 D943H-64 D943H-100 |
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
口徑 | DN50-DN4000 |
適用溫度(℃) | ≤400℃ |
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
填料 | 柔性石墨 PTFE |

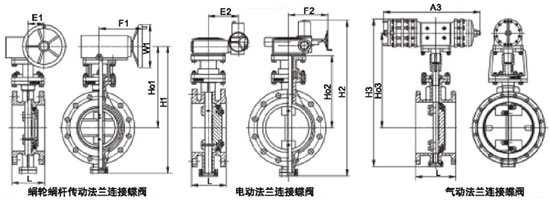

【結構簡圖】

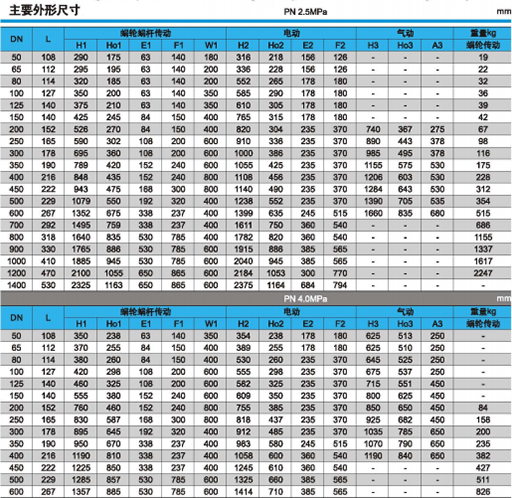

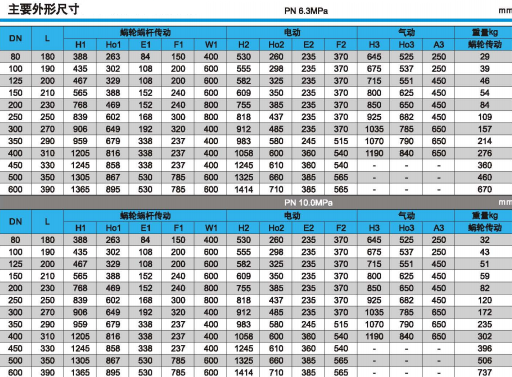

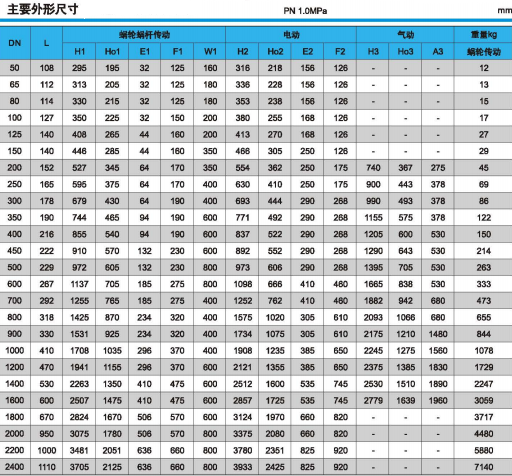

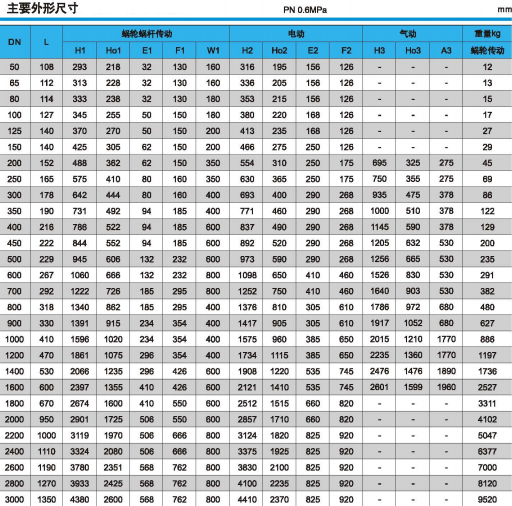

【主要外形尺寸】
下列圖中的閥門結構長度:DN<2000按ISO5752的13系列;DN≥2000按ISO5752的41系列。
