Q61F、Q67F/Y/H/W焊接球閥

【閥門型號】

q61f系列常見的焊接球閥型號:q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。

q67系列常見的焊接球閥型號:q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

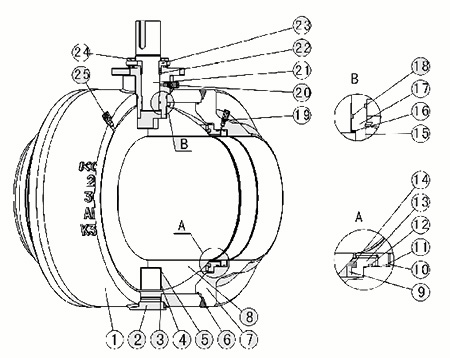

【結構簡圖】

圖中數字解析:1表示閥體,2表示下閥桿座,3、6、12、18表示O型圈,4表示下軸襯,5表示平面軸襯,7表示閥蓋,8表示球體,9表示壓板圈,10表示彈簧,11表示防火墊,13表示閥座,14密封圈,15表示上軸襯,16表示平面軸襯,17表示上閥桿座,19表示閥座注脂閥,20表示閥桿注脂閥,21表示閥桿,22表示填料,23表示壓蓋,24表示螺釘,25表示排泄閥。

【性能參數】

公稱壓力:1.6-6.4MPa

適用穩定范圍:-20~232℃~350℃

適用介質:水、油、氣及某些腐蝕性液體(W、O、G)

螺紋類型:G、NPT、BSPT、BSP、DI259/2999

【連接尺寸及重量】

SIZE 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 60 60 70 85 95 110 130 150 190 210 268
H 50 50 130 130 165 165 190 190 250 250 280
E 100 100 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
