Q47F、Q347F、Q647F、Q747F、Q947F固定球閥

【產品用途】

Q47F固定球閥適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。

【閥門型號】

固定球閥型號有:q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。

【產品特點】

1、閥座采用彈簧結構,將閥座推向球體,保證了良好的低壓密封性能。

2、固定球閥閥前,閥后閥座都能密封,即所謂雙向密封特性,利用自帶的排放閥,閥體中腔可向外排放。

3、樞軸采用防吹出保護結構,低摩擦系數的軸承等。具有性能優異,可靠性高,用途廣泛。

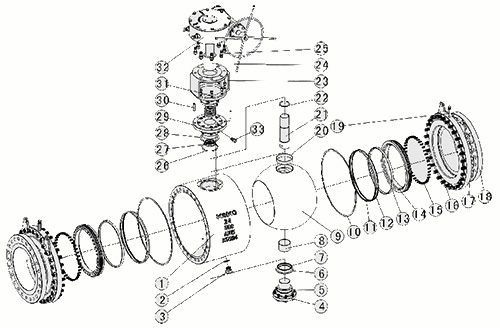

【結構示意圖】

圖中標注數字解析:1表示球體,2、25表示軸襯,3表示密封圈,4表示閥座,5、9、22、31表示O型圈,6表示防火墊,7表示支撐圈,8、27表示彈簧,10、23表示注脂閥,11、17、21、32表示墊片,12表示閥蓋,13表示螺柱,14表示螺母,15、18、34表示螺釘,16表示螺塞,19表示球,20表示底蓋,24表示閥體,26表示排泄閥,28表示鍵,29表示閥桿,30表示止推軸承,33表示上閥桿座,35表示填料,36表示填料壓套,37表示壓板,38、39、41表示螺栓,40表示支架,42表示驅動結構。

【性能參數】

固定球閥型號 適用溫度(℃) 適用介質 材料
Q47F-16C -29~150 水、蒸汽、油品等 碳鋼
Q47F-16P CF8

【外形和連接尺寸】

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H H1 D0
50 178 160 125 100 16 4-18 160 85 -
65 191 180 140 120 18 4-18 170 95 -
80 206 195 160 135 20 8-18 200 110 -
100 229 215 180 155 20 8-18 210 120 -
125 356 245 210 185 22 8-18 350 215 -
150 394 280 240 210 24 8-23 530 190 -
200 457 335 295 265 26 12-23 575 230 600
250 533 405 355 320 30 12-25 585 260 600
300 610 460 410 375 30 12-25 730 300 600
350 686 520 470 435 34 16-25 860 350 800
400 762 580 525 485 36 16-30 935 395 800
450 864 640 585 545 40 20-30 975 440 800
500 912 705 650 608 44 20-34 1060 485 800
600 1067 840 770 718 48 20-41 1170 591 800
700 1245 910 840 788 50 24-41 1270 686 800

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
