【產品用途】
API美標閘閥系列產品具有流體阻力小,密封面受沖擊侵蝕小,不改變介質流向,不擾流,壓降小等特點,適用的壓力、溫度范圍廣,是一種常見的截?cái)嚅y,廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截?cái)喙苈分械慕橘|(zhì)(不可做節流閥使用)。
【基本型號】
API美標閘閥常見的基本型號有:Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。
【產品特點】
1、結構緊湊、造型美觀、全通徑流道、流阻系數小。
2、密封面采用合金鋼或硬質合金,密封副材料配對合理,使用壽命長。
3、閘板結構型式為:彈性楔形單閘板或剛性楔形單閘板。閥桿表面經氮化處理,具有良好的抗腐蝕性、抗摩擦性。 填料采用柔性石墨,密封可靠,操作靈活,啟閉力矩小。
4、可選用各種配管法蘭標準及法蘭密封面型式,還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式,滿足用戶不同需求。
【規格尺寸】
壓力:Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。
口徑:2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。
【執行標準】
設計規范: API 600、API603、API 6D
結構長度: ASME B16.10
法蘭連接: ASME B16.5 ASME B16.47
試驗與檢驗:API 598、API 6D、API 600

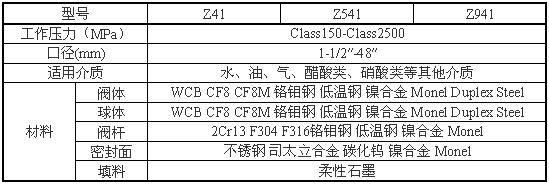

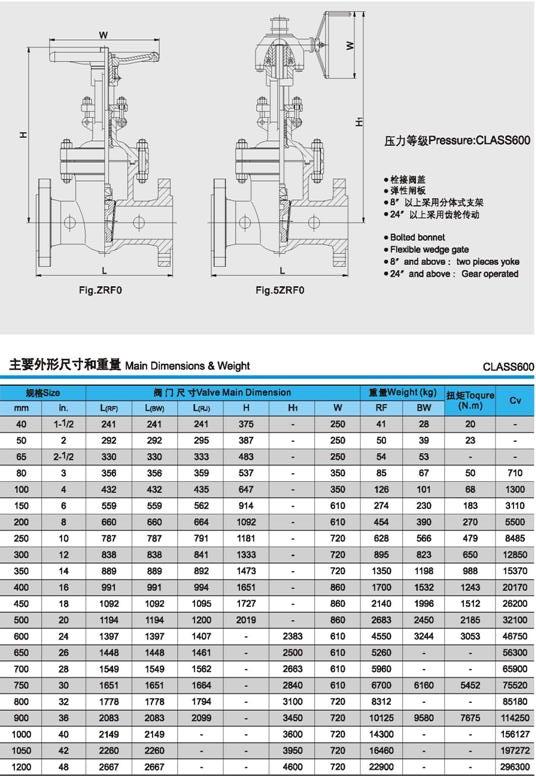

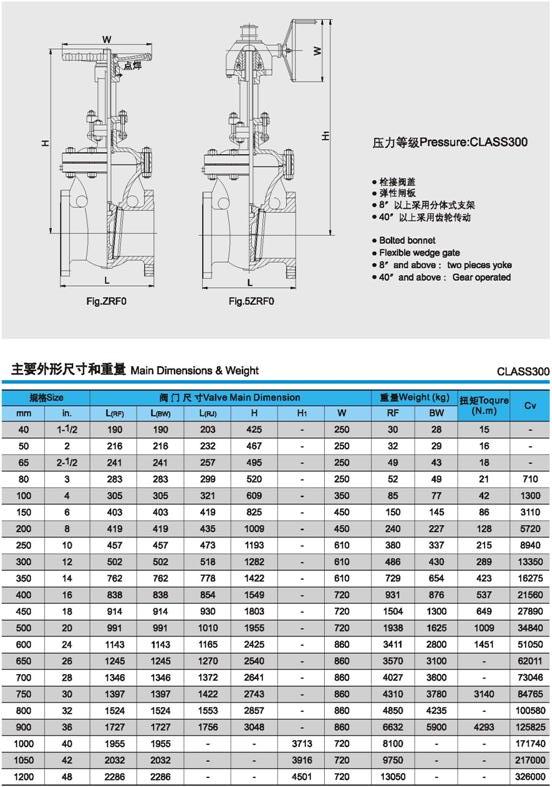

【性能參數和外形尺寸】
聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
