PZ641H、PZ641Y氣動鋼制排渣閘閥

【產品說明】

PZ641H氣動鋼制排渣閘閥:氣動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為碳素鋼堆焊鐵基合金,公稱壓力 PN16~PN63,閥體材料為碳素鋼的排渣閘閥。

【性能參數】

排渣閘閥型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
PZ641H-16C 16 1.6 ≤100 灰渣水混合物(灰水比 1:1:5 最大粒度≤50毫米)
PZ641H-25 25 2.5
PZ641H-40 40 4.0
PZ641H-63 63 6.3

【零部件材料】

閥體、閥蓋 閘板 閥體密封圈 閥桿 墊片 填料
碳素鋼

碳素鋼堆焊鐵基合金

鉻不銹鋼

橡膠石棉板

石棉石墨

【外形及結構尺寸】
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg
100 300 220 180 158 8×Φ18 24 3 265 120 715 840 195
150 350 285 240 212 8×Φ22 28 3 290 162 945 1205 258
200 400 340 295 268 12×Φ22 30 3 307 200 1245 1545 344
250 450 405 355 320 12×Φ26 32 3 454 220 1550 1850 438
300 500 460 410 370 12×Φ26 34 4 610 260 1620 1980 630
350 550 520 470 430 16×Φ26 38 4 630 290 1690 2045 821
400 600 580 525 480 16×Φ30 40 4 645 338 1805 2205 940
450 650 640 585 532 20×Φ30 40 4 675 360 2015 2466 1019
500 700 715 650 585 20×Φ33 42 4 695 400 2115 2615 1138

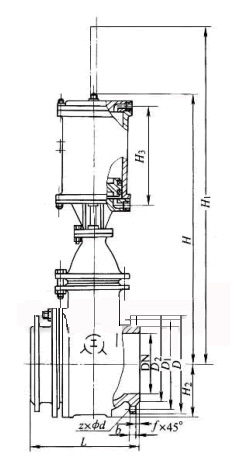

【結構示意圖】

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
