【閥門描述】
Q947F電動固定球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。
﹥公稱通經：DN15-DN1000
﹥公稱壓力：1.0MPa-100MPa
﹥介質溫度：-20℃-250℃
﹥功能選項：開關、調節、高溫型等
【技術參數】
| CX系列執行機構技術參數 | 閥體參數 |
| 電源 | AC200/220V，50/60Hz | 公稱通徑 | DN10～300mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構 |
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 |
| 環境溫度 | -30°～60° | 可調范圍 | DN50-80 | DN100-800 |
| 250:1 | 350:1 |
| 手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% |
| 限位 | 電氣、機械二重限位 | 死區 | ≤1% |
| 防護等級 | 相當于IP-65 | 回差 | ≤1% |
| 位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 |
| 驅動電機 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
| 進線接口 | PE1/2〞進線線鎖 |

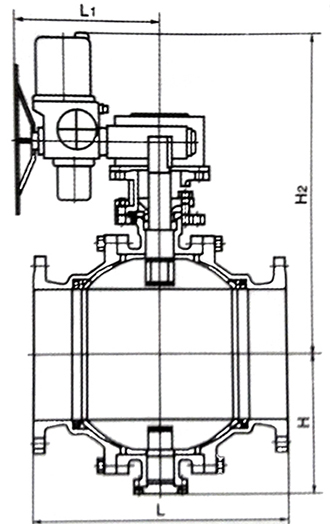

【外形尺寸】
PN1.6MPa下的電動固定球閥外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 |
| 電動 | H2 | - | - | - | - | - | - | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 | 940 | 1150 |
| L1 | - | - | - | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | 410 | 410 |
PN2.5MPa下的電動固定球閥外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 648 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 395 | 395 | 430 | 470 | 550 | 580 | 700 | 800 |
| 電動 | H2 | - | - | - | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 410 | - | 420 | 690 | 690 |
| L1 | - | - | - | - | - | - | - | - | 74 | 350 | 420 | 420 | 420 | 400 | - | 400 | 410 | 650 |
【結構圖片】
