【產品說明】
Z40H、Z40Y不銹鋼閘閥適用于工作壓力1.6~16.0MPa,工作溫度≤150℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。
【性能參數】
不銹鋼閘閥型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
Z40W-16P | 16 | 1.6 | ≤ 150 | 弱腐蝕性介質 |
Z40W-25P | 25 | 2.5 |
Z40Y-16P | 16 | 1.6 |
Z40Y-25P | 16 | 1.6 |
Z40Y-16R | 16 | 1.6 | 腐蝕性介質 |
Z40Y-25R | 25 | 2.5 |
Z40W-40P | 40 | 4.0 | ≤ 150 | 弱腐蝕性介質 |
Z40W-40P | 40 | 4.0 |
Z40Y-40R | 40 | 4.0 | 腐蝕性介質 |
Z40Y-40R | 40 | 4.0 |
Z40W-100P | 100 | 10.0 | ≤ 200 | 醋酸類 |
Z40W-160P | 160 | 16.0 |
【零件材料】
閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 |
鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼本體材料 | 聚四氟乙烯 |
堆焊鐵基合金 |
鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 |
堆焊硬質合金 |
鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 |
堆焊硬質合金 |
鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 堆焊硬質合金 |

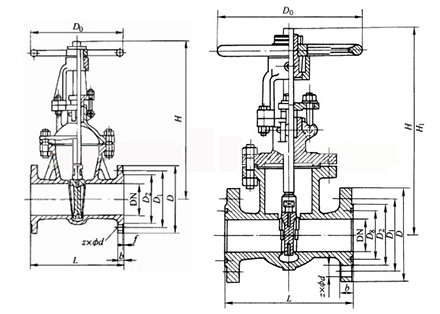

【結構示意圖】
聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
