【產品用途】
PZ673H氣動刀閘閥系列產品廣泛應用于各種工業領域，特別是采礦、鋼鐵工業-——用于煤炭、濾渣漿，凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水，造紙工業——用于任何濃度紙漿、料水混合物，電站除灰--用于灰渣漿液等專業管道系統。
【閥門型號】
常見的氣動刀閘閥型號有：PZ673H-10C、PZ673H-16C、PZ673Y-10P、PZ673Y-16P、PZ673F-10P、PZ673F-16P。

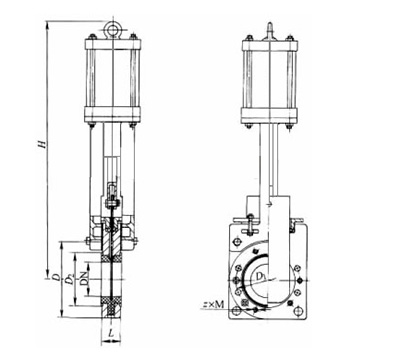

【結構簡圖】
【產品特點】
1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物;
2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長;
3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
【執行標準】
設計規范： GB/12234 DIN3356
法蘭連接： ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
試驗與檢驗：GB/T 13927 DIN3230 API598
【性能參數】
| 氣動刀閘閥型號 | PZ673H | PZ673Y | PZ673F |
| 工作壓力(MPa) | 1.6~2.5 Calss150 |
| 口徑 | DN50-DN2000 2″-80″ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M |
| 球體 | WCB CF8 CF8M CF3 CF3M |
| 閥桿 | WCB CF8 CF8M CF3 CF3M |
| 密封面 | 不銹鋼 司太立合金 碳化鎢 PTFE |
| 填料 | 柔性石墨 PTFE |
【外形尺寸】

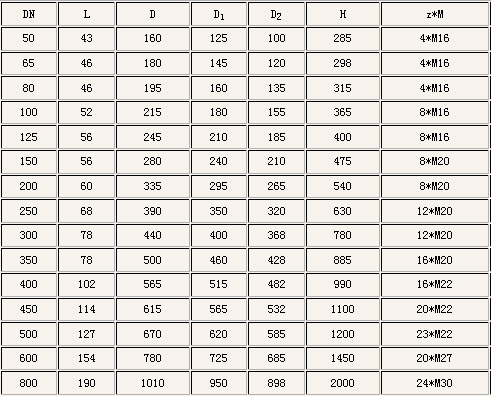

PN1.0MPa下的氣動刀閘閥外形尺寸

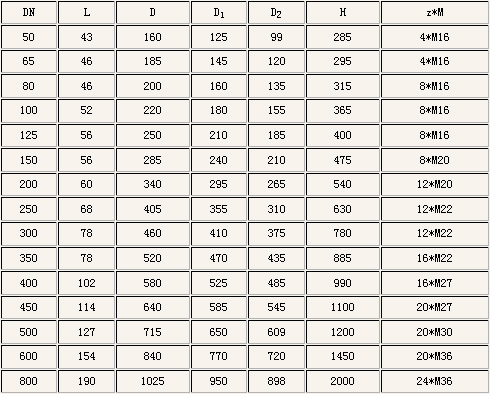

PN1.6MPa下的氣動刀閘閥外形尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
