【產品說明】
Q341F不銹鋼渦輪法蘭球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y)，公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。
【性能參數】
| 不銹鋼法蘭球閥型號 | PN | 工作壓力 /MPa | 適用溫度 /℃ | 適用介質 |
| Q341F-16C | 16 | 1.6 | ≤180 | 水、氣、油 |
| Q341F-25 | 25 | 2.5 |
| Q341F-40 | 40 | 4.0 |
| Q341Y-16C | 16 | 1.6 | ≤425 | 水、氣、油含顆粒介質 |
| Q341Y-25 | 25 | 2.5 |
| Q341Y-40 | 40 | 4.0 |
| Q341F-16P | 16 | 1.6 | ≤180 | 硝酸類 |
| Q341F-25P | 25 | 2.5 |
| Q341F-40P | 40 | 4.0 |
| Q341Y-16P | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q341Y-25P | 25 | 2.5 |
| Q341Y-40P | 40 | 4.0 |
| Q341F-16R | 16 | 1.6 | ≤180 | 硝酸類 |
| Q341F-25R | 25 | 2.5 |
| Q341F-40R | 40 | 4.0 |
| Q341Y-16R | 16 | 1.6 | ≤450 | 水、氣、油含顆粒介質 |
| Q341Y-25R | 25 | 2.5 |
| Q341Y-40R | 40 | 4.0 |
【執行標準】
設計、制造標準：GB/T12273
結構長度標準：GB/T12221
連接法蘭標準：JB/T9.1~79.4、GB/T9113.1~9113.4
閥門檢查和試驗標準：ISO5208
【零件材料】
| 閥體 | 閥桿 | 密封面 | 填料 |
| WCB | 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti | PTFE、增強 PTFE | PTFE |
|
|
| 金屬堆焊鈷基 | 柔性石墨 |
|
|
| CF8 | 304 | PTFE、增強 PTFE | PTFE |
|
|
| 金屬堆焊鈷基 | 柔性石墨 |
|
|
| CF8M | 316 | PTFE、增強 PTFE | PTFE |
|
|
| 金屬堆焊鈷基 | 柔性石墨 |
|
|
【外形尺寸】 | DN | L | D | N | 重量/kg |
| 125 | 320 | 245 | 542 | 110 |
| 150 | 360 | 280 | 572 | 130 |
| 200 | 457 | 335 | 638 | 200 |
| 250 | 533 | 405 | 828 | 245 |
| 300 | 610 | 460 | 948 | 500 |

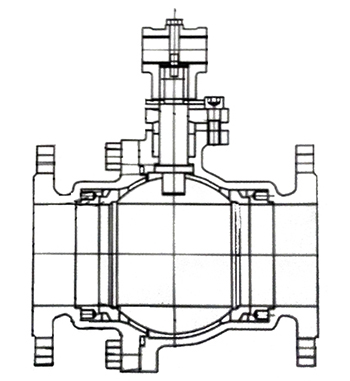

【結構示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
