XD371X信號蝶閥

【產品用途】

XD371X信號蝶閥適用于消防系統中控制閥門,要求常開的場合,當閥門開或關到指定位置時,閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉,以防止閥門誤關閉而影響自動噴水滅火功能。

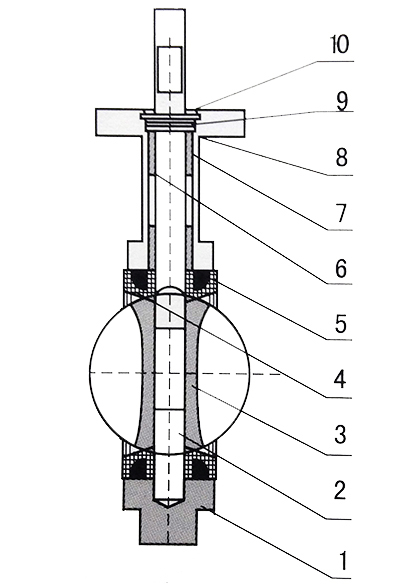

【結構示意圖】

圖中標注數字注釋:1表示閥體,2表示閥軸,3表示蝶板,4表示閥座,5表示填料,6表示襯套,7表示密封圈,8表示圓墊片,9表示對開環,10表示擋圈。

【性能參數】

信號蝶閥型號 XD371X-10 XD371X-16
工作壓力(MPa) 1.0 1.6
適用溫度(℃) ≤65℃
適用介質 水等
材料 閥體 鑄鐵
蝶板 球墨鑄鐵(表面尼龍覆層)
閥桿 鉻不銹鋼
閥座 丁晴橡膠
填料 O形橡膠圈

【外形和連接尺寸】

XD371X-10信號蝶閥
通徑 L D K

n-Фd

H H1 W W1
50 43 165 125

4-Ф18

80 320 266 90
65 46 185 145

4-Ф18

89 330 266 90
80 46 200 160

8-Ф18

95 340 266 90
100 52 220 180

8-Ф18

114 360 266 90
125 56 250 210

8-Ф18

127 380 266 90
150 56 285 240

8-Ф22

139 390 266 90
200 60 340 295

8-Ф22

175 525 125 90
250 68 395 350

12-Ф22

203 555 125 90
300 78 445 400

12-Ф22

243 610 190 90

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、xd371x信號蝶閥價格等詳情,請聯系我們,電話:021-59170722!
