D341F4、D641F4、D941F4襯氟蝶閥

【閥門用途】

D341F4蝸桿傳動襯氟蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸汽)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

【閥門型號】

手動襯氟蝶閥型號：D41F4/P（半襯）、D41F46/P（半襯）、D41F4（全襯）、D41F46（全襯）；
蝸輪襯氟蝶閥型號：D341F4/P（半襯）、D341F46/P（半襯）、D341F4（全襯）、D341F46/P（全襯）；
氣動襯氟蝶閥型號：D641F4/P（半襯）、D641F46/P（半襯）、D641F4（全襯）、D641F46（全襯）；
電動襯氟蝶閥型號：D941F4/P（半襯）、D941F46/P（半襯）、D941F4（全襯）、D941F46（全襯）。

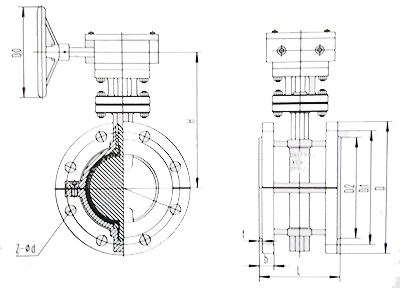

【結構示意圖】

【技術參數標準】

設計與制造標準：GB/T12238
結構長度標準：GB12221（短系列） ASME B16.10 JIS B2002
法蘭尺寸標準：HG/T20592-2009 ANS B1S52212
壓力試驗標準：GB/T13927-92 API 598
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、CLASS150
驅動方式：氣動、手動、電動
連接方式：對夾、法蘭

【外形和連接尺寸】

DN
(mm)

NPS
(inch)

 L D D1 D2 F B N-ФD W D0 H WT(kg)
PN0.6MPa
40 1 1/2 106 130 100 90 3 16 4-Ф14 160 - 140 10
50 2 108 140 110 110 3 16 4-Ф14 200 - 160 12
65 2 1/2 112 160 130 125 3 16 4-Ф14 250 - 160 13
80 3 114 185 150 145 3 18 4-Ф18 250 - 170 14
100 4 127 205 170 175 3 18 4-Ф18 300 - 180 16
125 5 140 235 200 200 3 20 8-Ф18 300 - 275 18
150 6 140 260 225 200 3 20 8-Ф18 - 200 295 38
200 8 152 315 280 255 3 22 8-Ф18 - 200 320 74
250 10 250 370 335 310 3 24 12-Ф18 - 240 385 105
300 12 270 435 375 362 4 24 12-Ф23 - 240 390 142
350 14 290 485 445 412 4 26 12-Ф23 - 240 460 179
400 16 310 535 495 462 4 28 16-Ф23 - 280 510 220
450 18 330 590 550 518 4 28 16-Ф23 - 280 540 268
500 20 350 640 600 568 4 30 16-Ф23 - 320 570 378
600 24 390 755 705 670 5 30 20-Ф25 - 320 660 608
700 28 430 860 810 775 5 32 24-Ф25 - 360 710 1050
800 32 470 975 920 880 5 34 24-Ф30 - 360 780 1320
900 36 510 1075 1020 980 5 36 24-Ф30 - 380 885 1795
1000 40 550 1175 1120 1080 5 36 28-Ф30 - 400 990 -
PN1.0MPa
40 1 1/2 106 145 110 85 3 18 4-Ф18 160 - 140 10
50 2 108 160 125 100 3 20 4-Ф18 200 - 160 12
65 2 1/2 112 180 145 120 3 20 4-Ф18 250 - 165 14
80 3 114 195 160 135 3 22 4-Ф18 250 - 170 16
100 4 127 215 180 155 3 22 8-Ф18 300 - 180 18
125 5 140 245 210 185 3 24 8-Ф18 300 - 275 20
150 6 140 280 240 210 3 24 8-Ф23 - 200 295 38
200 8 152 335 295 265 3 26 8-Ф23 - 200 320 74
250 10 250 390 350 320 3 28 12-Ф23 - 240 385 105
300 12 270 440 400 368 4 28 12-Ф23 - 240 390 142
350 14 290 500 460 428 4 30 16-Ф23 - 240 460 179
400 16 310 565 515 482 4 32 16-Ф25 - 280 510 220
450 18 330 615 565 532 4 32 20-Ф25 - 280 540 268
500 20 350 380 620 585 4 34 20-Ф25 - 320 570 378
600 24 390 780 725 685 5 36 20-Ф30 - 320 660 608
700 28 430 895 840 800 5 40 20-Ф30 - 360 710 1050
800 32 470 1010 950 905 5 44 24-Ф34 - 360 780 1320
900 36 510 1110 1050 1005 5 46 28-Ф34 - 380 885 1795
1000 40 550 1220 1160 1115 5 50 28-Ф34 - 400 900 1900

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、襯氟蝶閥價格等詳情，請聯系我們，電話：021-59170722!
