【閥門用途】

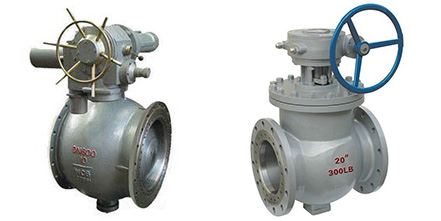

偏心半球閥也叫C型球閥是靠旋轉半球來使閥門暢通或閉塞。其開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。廣泛適用于石油、化工、城市給排水等要求嚴格密封的工況。
閥門型號：上裝偏心半球閥系列型號有DYQ340H、DYQ340Y、DYQ340F；側裝偏心半球閥系列型號有PQ640H、PQ640Y、PY640F。
【閥門特點】
1.偏心半球閥流體阻力小，其阻力系數與同長度的管段相等;
2.結構簡單、體積小、重量輕;
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用;
4.偏心結構設計，閥門打開時迅速脫離閥座，減少摩擦，提高壽命;
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便;
6.偏心半球閥在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕;
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
【執行標準】
設計規范： API 6D API 608 BS 5351 GB/T12237
結構長度： ASME B16.10 GB/T12221
法蘭連接： ASME B16.5 GB/T9113
試驗與檢驗：GB/T 13927 API 598 API 6D
【性能參數】
| 工作壓力(MPa) | 1.6~10.0 (Calss150-Calss600) |
| 口徑 | DN15-DN1200 1/2″-48″ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8M CF3 CF3M |
| 球體 | WCB CF8 CF8M CF3 CF3M |
| 閥桿 | 2Cr13 F304 F316 F304L F316L |
| 密封面 | PTFE RPTFE PEEK 司太立合金 碳化鎢 |
| 填料 | 柔性石墨 |

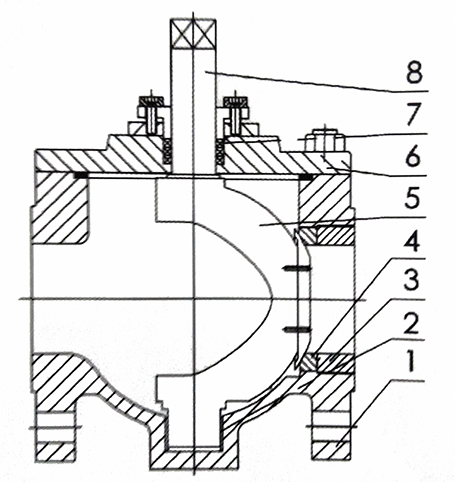

【結構示意圖】
圖中數字注釋?zhuān)?表示閥體，2表示壓緊圈。3表示軸套，4表示閥座，5表示球冠，6表示閥蓋，7表示填料，8表示偏心軸。
【主要外形尺寸】
1.6MPa公稱壓力下的偏心半球閥外形尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 509 |
| H | 242 | 269 | 292 | 330 | 345 | 370 | 405 | 480 | 520 | 570 | 630 | 695 | 740 | 860 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 54 | 609 | 720 |
| C | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 |
2.5MPa公稱壓力下的偏心半球閥外形尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | 242 | 269 | 292 | 330 | 345 | 370 | 405 | 480 | 520 | 570 | 630 | 695 | 740 | 860 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 845 |
| D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 600 | 660 | 770 |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | 448 | 503 | 548 | 609 | 720 |
| C | 20 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | 40 | 42 | 44 | 46 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
