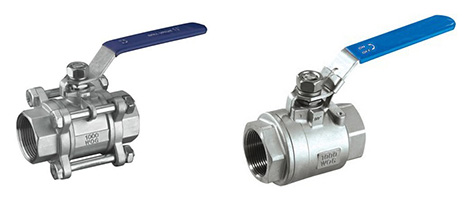

Q11F、Q21F螺紋球閥

【閥門用途】

Q11F、Q21F螺紋球閥適用于PN1.0~4.0MPa工作溫度-29℃~180℃(密封圈為聚四氟乙烯)或-29℃~300℃(密封圈為對位聚苯)的各種管道上,用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料,可適用于水,蒸汽、油品,硝酸,醋酸等介質。

【閥門特點】

1、螺紋球閥根據閥體的結構可分為一片式,兩片式和三片式;

2、閥體,閥蓋采用硅溶澆鑄工藝,結構合理,外形美觀;

3、閥座采用彈性密封結構,密封可靠,啟閉力矩輕;

4、閥桿采用下裝式結構,可防止閥桿吹出;

5、可設置90°開關限位機構,并根據用戶需要,可加裝帶鎖裝置,防止誤操作;

6、螺紋球閥頂部設有IS05211標準的連接尺寸,拿開手柄,可接氣動或電動裝置。

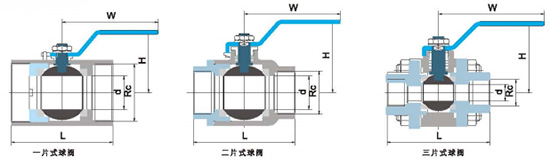

【結構示意圖】

【執行標準】

設計規范: GB/T 1224 API 6D

螺紋連接: GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1

試驗與檢驗:GB/T 13927 API 598 API 6D

【性能參數】

螺紋球閥型號 Q11F Q21F
工作壓力(Mpa) 1.6~6.4 / Calss150-Calss400
口徑 DN15-DN100 1/2″-4″
適用介質 水、油、氣、醋酸類、硝酸類等其他介質
可選材料 閥體 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
球體 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥桿 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面 PTFE RPTFE PEEK
填料 柔性石墨 PTFE

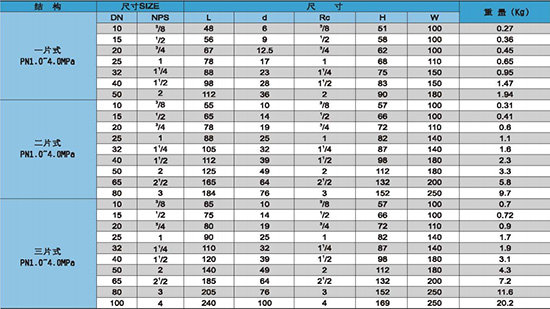

【主要外形尺寸】

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
