【產品用途】
D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封氣動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【結構示意圖】
【【閥門型號】
常見的閥門型號有:d673h-6、d673h-10、d673h-16、d673h-25、d673h-40、d673h-64、d673h-100、d673y-6、d673y-10、d673y-16、d673y-25、d673y-40、d673h-64、d673y-100等。
【產品特點】
1、對夾金屬多層次密封蝶閥對夾連接結構簡單,方便安裝與拆卸,重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
【執行標準】
設計規范: GB/T 12238 API609
結構長度: GB/T 12221 API609 ASME B16.10
法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗:GB/T 13927 API598
【性能參數】
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
適用溫度(℃) | ≤400℃ |
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
填料 | 柔性石墨 PTFE |

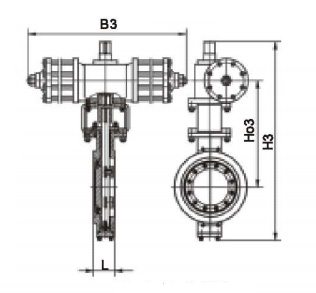

【外形尺寸】
PN | DN | L | H3 | Ho3 | B3 |
0.6MPa 1.0MPa | 200 | 89 | 695 | 325 | 275 |
250 | 114 | 750 | 355 | 275 |
300 | 114 | 935 | 475 | 378 |
350 | 127 | 1000 | 510 | 378 |
400 | 140 | 1145 | 590 | 378 |
450 | 152 | 1205 | 632 | 530 |
500 | 152 | 1256 | 665 | 530 |
600 | 178 | 1526 | 830 | 530 |
700 | 229 | 1640 | 903 | 530 |
800 | 241 | 1786 | 972 | 680 |
900 | 241 | 1917 | 1052 | 680 |
1000 | 300 | 2600 | 1170 | 680 |
1.6MPa 2.5MPa | 200 | 89 | 695 | 327 | 275 |
250 | 114 | 750 | 355 | 275 |
300 | 114 | 955 | 472 | 378 |
350 | 127 | 1033 | 515 | 378 |
400 | 140 | 1185 | 595 | 530 |
450 | 152 | 1270 | 632 | 530 |
500 | 152 | 1335 | 665 | 530 |
600 | 178 | 1642 | 829 | 680 |
700 | 229 | 1785 | 905 | 680 |
800 | 241 | 1915 | 970 | 680 |
4.0MPa | 200 | 89 | 750 | 375 | 275 |
250 | 114 | 905 | 445 | 378 |
300 | 114 | 1085 | 538 | 503 |
350 | 127 | 1160 | 567 | 503 |
400 | 140 | 1230 | 609 | 503 |
450 | 152 | 1520 | 765 | 680 |
500 | 152 | 1335 | 665 | 530 |
