【閥門用途】

Q641氣動球閥系列產品本身結構緊湊,密封可靠,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。

【常見型號】

氣動球閥常見的型號有:q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。

【閥門特點】

1、流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過;

2、氣動球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝;

3、閥座:聚多年球閥制造經驗而設計的閥座,確保閥門密封,磨擦系數低,操作力矩小、多種閥座材料、適應范圍廣;

4、開關無誤的手柄:采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥一致;

5、鎖緊裝置:為防止閥門開關誤操作,在閥門全開、全關位置有鎖定孔,確保閥門處于正確的位置;

6、閥桿防飛結構:閥桿為下裝式,防止受壓飛出,同時可在火災后,與閥體形成金屬接觸,確保閥桿密封;

7、氣動球閥是用帶有圓形通孔的球體作為啟閉件,在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉,完成啟閉功能;具有結構緊湊開關迅速的特點,轉動90度,即可關閉閥門,切斷管路介質;閥桿為下裝式,杜絕了閥桿穿出的事故發生,保證了使用安全;

8、改換閥體、球體、密封件的材料可適用于多種工況場合,球閥閥體可以是整體的,也可以是組合式的。

【執行標準】

設計規范: GB/T12237 API 6D API 608 BS 5351

結構長度: GB/T 12221 ASME B16.10

法蘭連接: GB/T 9113 ASME B16.5

試驗與檢驗:GB/T 13927 API 598 API 6D

【性能參數】

工作壓力(Mpa) 1.6~6.3 (Calss150-Calss400)
口徑 DN15-DN200 1/2″-8″
適用介質 水、油、氣、醋酸類、硝酸類等其他介質
材料 閥體 WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
球體 WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥桿 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面 PTFE PEEK 不銹鋼 司太立合金 碳化鎢 鎳合金 Monel
填料 柔性石墨 PTFE

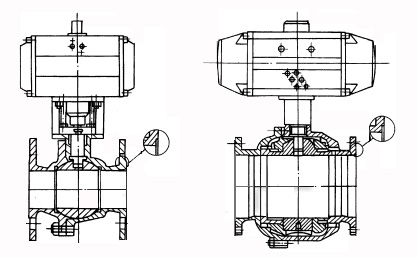

【結構示意圖】

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
